通過上期中級案例的學習對反面掃描、“面片擬合”曲面編輯的使用有一定的了解，接下來“螺旋槳”案例將深入學習深孔部位掃描、反面掃描、固定模型位置和“剪切”使用、曲面編輯。讓學生學會拆分模型以及曲面的創建方法，能夠通過軟件的命令創建葉片曲面。

感興趣的話就接著看下去吧。

一、點云數據處理

將模型點云數據導入軟件，著色模型再刪除雜點，操作方法與上期相同。點擊【統一】使主體點云曲率上的點分布更均勻。封裝點云數據，經計算后點云數據轉換為網格面片。

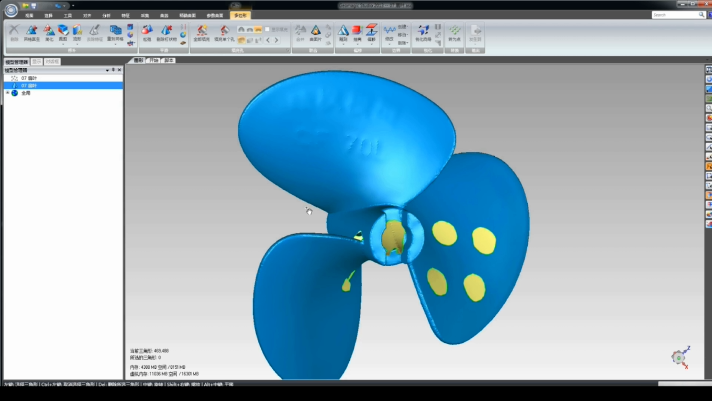

（△網格面片）

二、修復破損

右鍵選擇設置回轉中心，鼠標左鍵框選破損區域，點擊【去除特征】破損面片修復完成。模型點云數據處理完成，可輸出STL文件進行模型重構。

注意：對于點云封裝后的面片出現的破損情況，修補破損面片需要具體情況具體分析；若面片存在法向錯誤，則應框選周邊的面片刪除后使用【填充單個孔】命令修補。

三、全局坐標對齊

面片導入Design X后需對齊全局坐標后方可建模，使用【領域組】創建平面后使用平面進行對齊。通過【面片擬合】命令創建面，建模基準面需要三個，可繼續使用【面片草圖】提取出中間部分的輪廓。因截面是圓形，可通過圓心定位基準面位置，使用草圖中的命令進行曲線的繪制，以相互垂直的兩條曲線拉伸形成曲面，獲得的曲面可作為基準面，可通過約束條件使兩曲線相互垂直，注意需要將輔助線變換為虛線。

（△創建面）

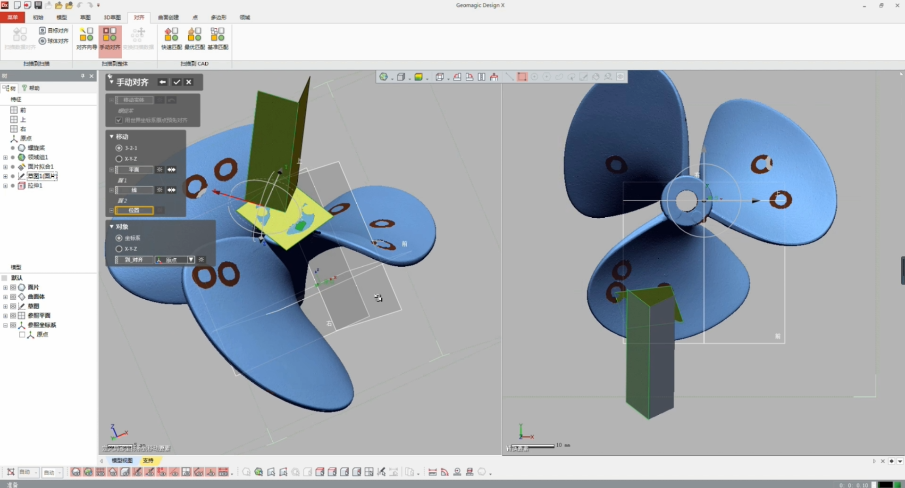

    通過【拉伸】命令創建出曲面，平面創建完成后可通過【手動對齊】命令對齊坐標，，操作命令完成后面片全局坐標對齊完畢。輔助平面可刪除。

四、逆向建模

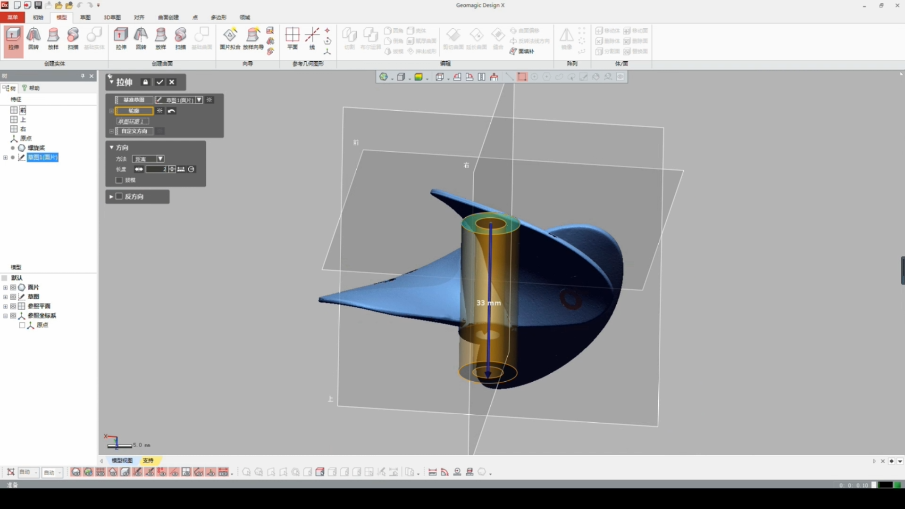

首先分析模型的特征為圓周陣列所創建，因此建模先創建出中間圓柱體部分，提取面片上的輪廓同樣使用【面片草圖】命令，使用草圖命令創建曲線，曲線創建后通過【拉伸】命令創建出中間的圓柱體。

接下來創建螺旋槳的葉片，使用【領域組】畫筆涂抹需提取的區域，涂抹完成后即可擬合創建曲面，直到將葉片上的曲面均創建出來，為了方便后期的編輯可適當延長曲面。模型特征的陣列需要?jiǎng)?chuàng)建中心的軸線。

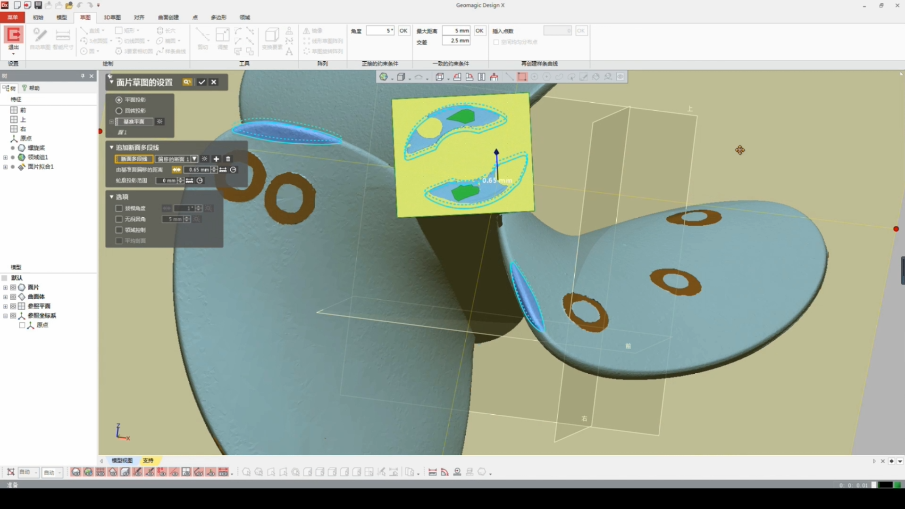

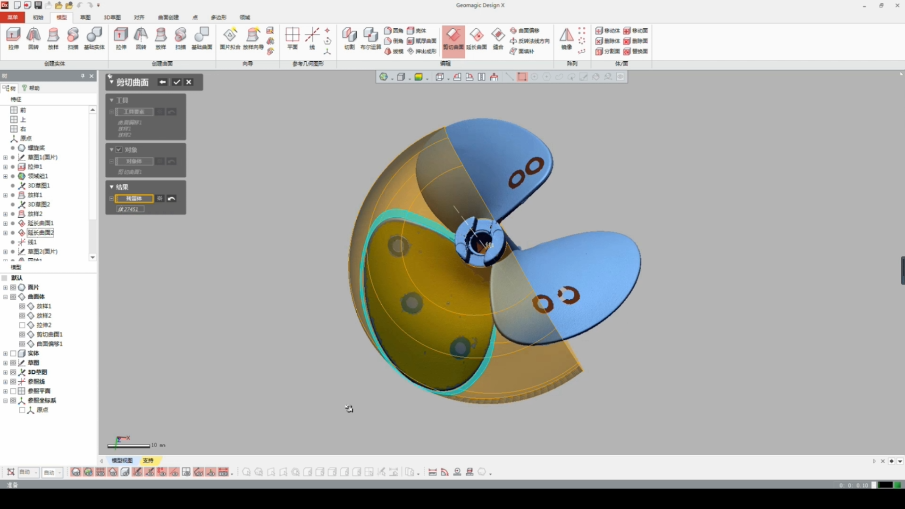

接下來使用【面片草圖】提取面片輪廓補全葉片特征，設置合適的參數使面片輪廓平行投影至基準面上，使用投影得出的曲線旋轉得出實體，再用之前創建的曲面進行修剪多余的部分，調整至合適的視圖后使用草圖命令創建曲線，與中間圓柱部分相交的曲線應適當延長，以防后期發生布爾運算錯誤的情況。截面的草圖創建完成后即可退出草圖，使用【旋轉】命令創建回旋特征，顯示出通過葉片擬合創建的曲面，通過曲面的剪切得出葉片特征，可先創建一個平面對回旋曲面進行修剪，可方便其他曲面后期的修剪，創建曲面修剪所需的曲面，接下來通過所創建的工具要素進行曲面的修剪，直至所需的曲面特征區域創建完成。選擇殘留體部分需要合理區分選擇正確，葉片的曲面區域創建完成。

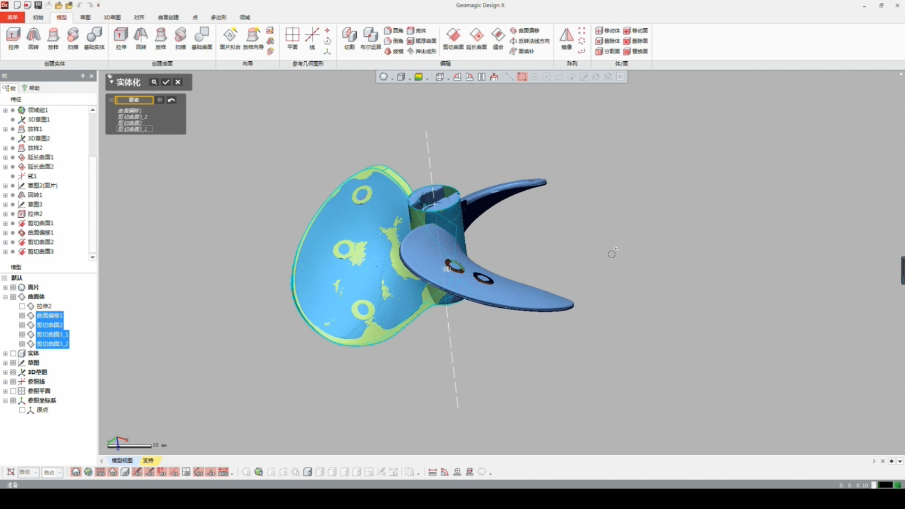

接下來通過【實體化】命令將封閉的曲面轉化為實體。實體化可將曲面變?yōu)閷?shí)體特征，選擇要素時須選取能夠形成封閉區域的曲面，特征創建完成后根據面片形狀進行工藝圓角處理。

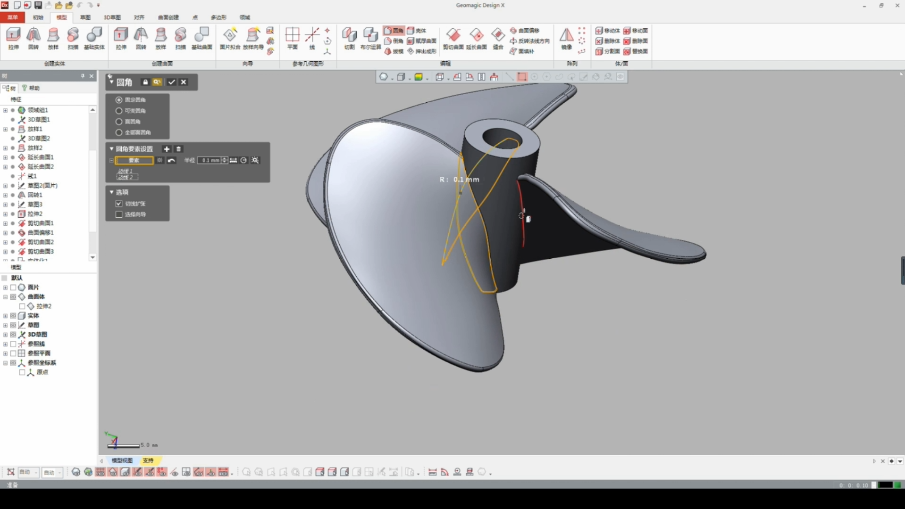

特征創建后可通過【圓形陣列】命令創建其余兩個葉片。最后特征通過布爾運算求和為一個實體，求和后進行工藝圓角創建完成模型的建模，模型圓角特征創建需放在最后進行處理。

“螺旋槳”模型逆向建模就完成啦，感謝觀看，歡迎指導。感興趣的話多多留言、點亮在看、隨手轉發。關注3D經緯，學習3D打印不迷路。
